心脏冲击描述图基础

Ø 心脏泵血时可以测量到两个机械学效应

    心脏的运动在胸部造成反冲效应
    血液的运动在全身造成的反冲效应

Ø 血液的运动主要集中在在人类的长度（头到脚）轴向

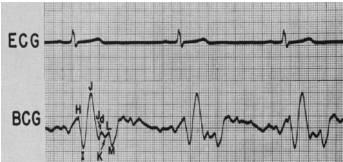

Ø 下例为心电图（ECG）和相应的心脏冲击描述图（BCG）：

    H-J-M-L对应于血液在人体的上下流动
    最高点（J）可以用于测量心脏的每博输出量

Ø 相对于心电图（ECG），心脏冲击描述图（BCG）有一定的延迟，这是因为BCG是由电信号的机械响应得到的。

    BCG信号的延迟和其形状的细节可以揭示心脏的功能障碍
    BCG中的最高值（J），相当于ECG中的最高值（R）可以用于测量心率（HR）和心率变异性（HRV）

图一：心电图和心脏冲击描述图

使用村田的加速度计测量BCG的示例

Ø 加速度计安装在病床上时，可以用来测量心脏冲击描述图（BCG）。

Ø 在病床上时，通过测量长度（头到脚）方向的加速度，软件可以轻易地将BCG信号从人类运动和呼吸休息信号中分离出来。

Ø 为了捕获最理想的信号，所用的加速度计应有ug级的分辨率和可控的频率响应。

图二：病床上测得的BCG加速度和估计得的心脏每博输出量

Ø 可以提取的参数举例如下：
    相对心脏每博输出量
    心脏搏动间隔时间
    心率
    心率变异性
    呼吸率
    压力和放松指数

解决方案的优点
Ø 优点
    高信噪比
    容易从其他运动中分离出BCG 信号
    可以提取出用于描述病人状态的大量参数
    模块小，易于嵌入在病床上。使用村田的技术可以实现无线通信（例如，蓝牙）。
    可以结合其他的测量（例如，心电图）用于心脏功能诊断
    可以定制

Ø 适用的传感器:SCA61T,SCA100T,SCA103T
